Самопальная перемотка - секретные нанотехнологии!

Для тех кто хочет попробовать себя в ралли-рейдах...

Чтобы не тратится на "фирму" решил поделится рецептом приготовления "коробочки". Всё это изобретено народными ОЧумельцами давно - я только приколхозил к сему девайсу моторчик.


Итак...

берётся "коробочка" - бутербродница.

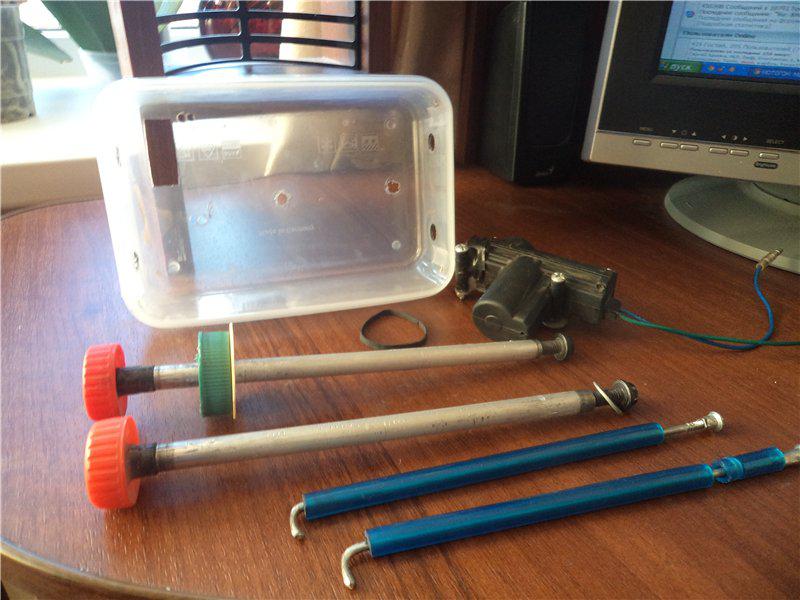

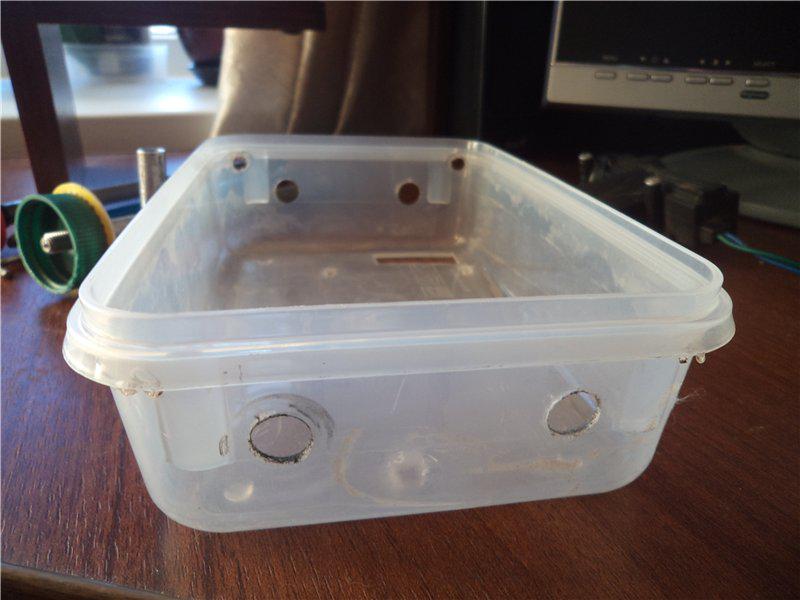

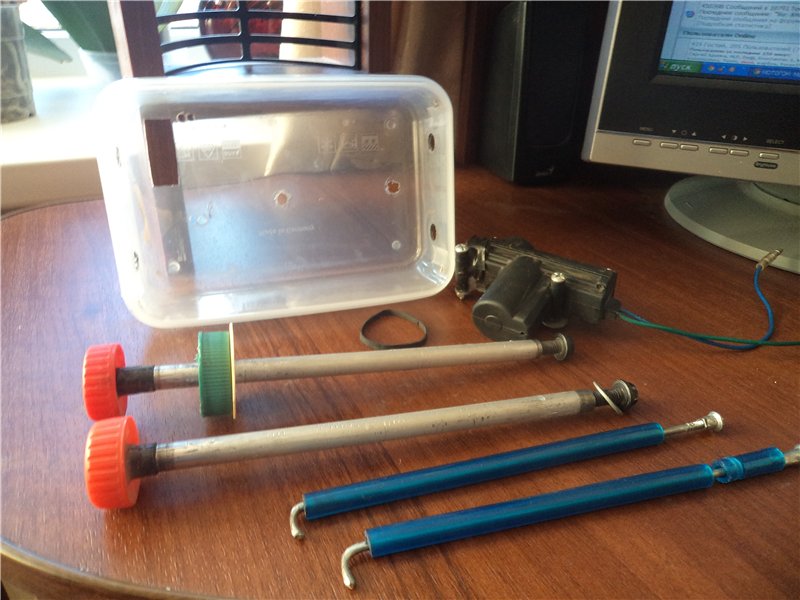

в ней сверлим дырочки под два валика и под пару спиц. прорезаем отверстие под "резиночку" от движка. в разборе выглядит так...

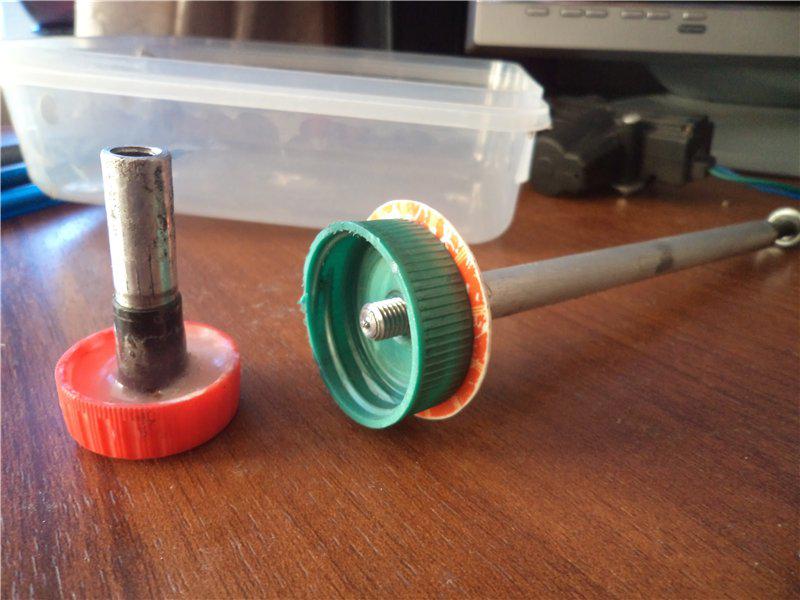

в качестве валов на которые мотается легенда использовал две аллюминиевые трубки (бывший шомпол от ружья), там уже была резьба... один вал сделан разборным - в месте соединения пробка от баночки антифриза ... ну тут всё видно...

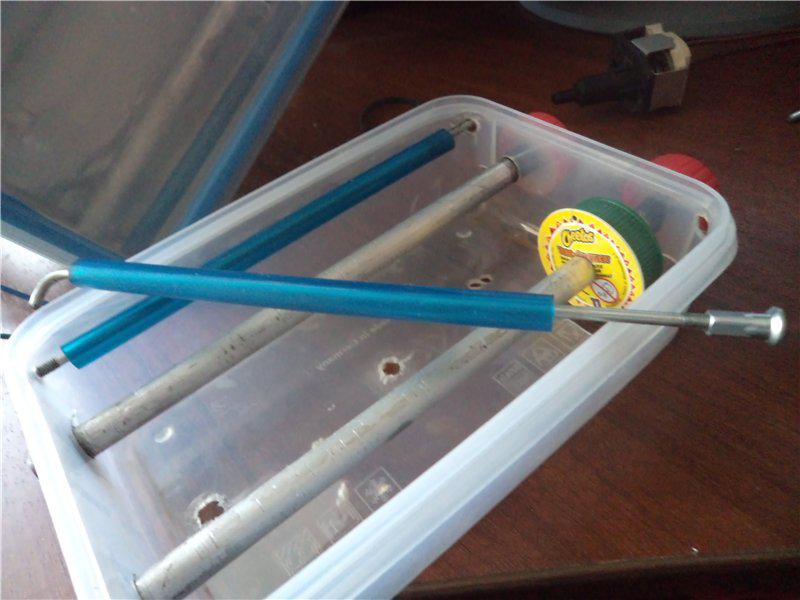

запихиваем всё в "коробочку". на одну сторону пробочки от кока-колы поксиполом приклеил (чтоб вручную удобней мотать было). с другой стороны болтики, ну чтоб конструкция не разваливалась :)
чтобы легенда заняла всю полезную площадь по краям поставил пару толстых спиц от велика и шланги топливные на них - так легенда по ним легче проворачивается..



теперь о "моторчике". я поставил движок от электропривода замка двери - он есть в любом автомагазе. 100 рублей всего.

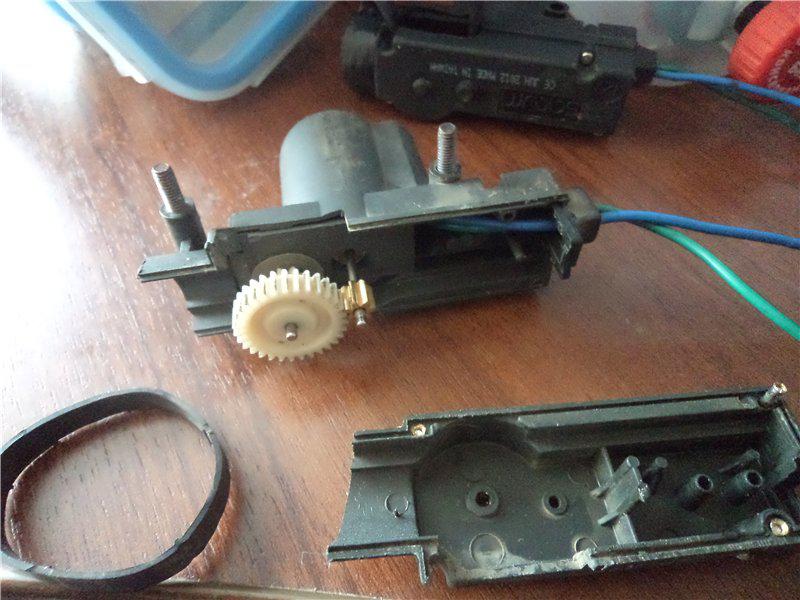

разбираем, выкидываем лишнюю деталюшку и делаем пропил под "резиночку...

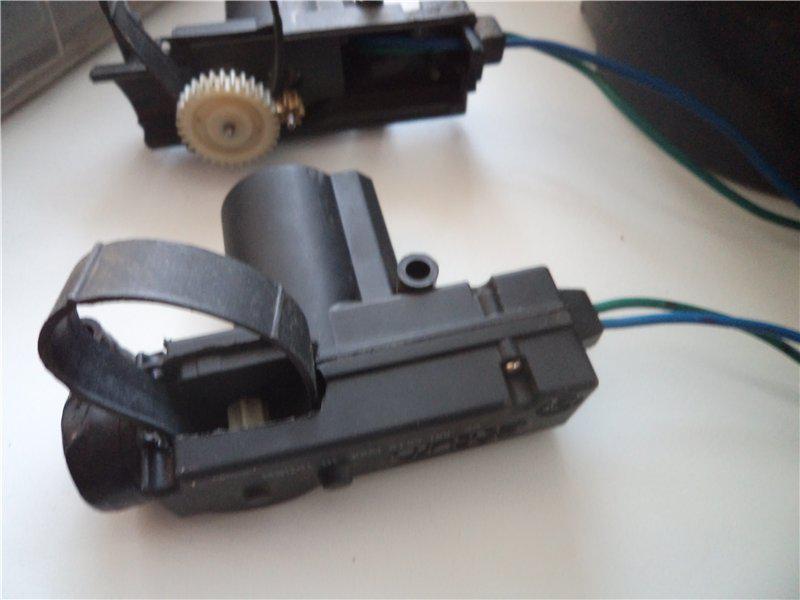

в разборе так...



резинка вырезана из камеры от КТМ65...

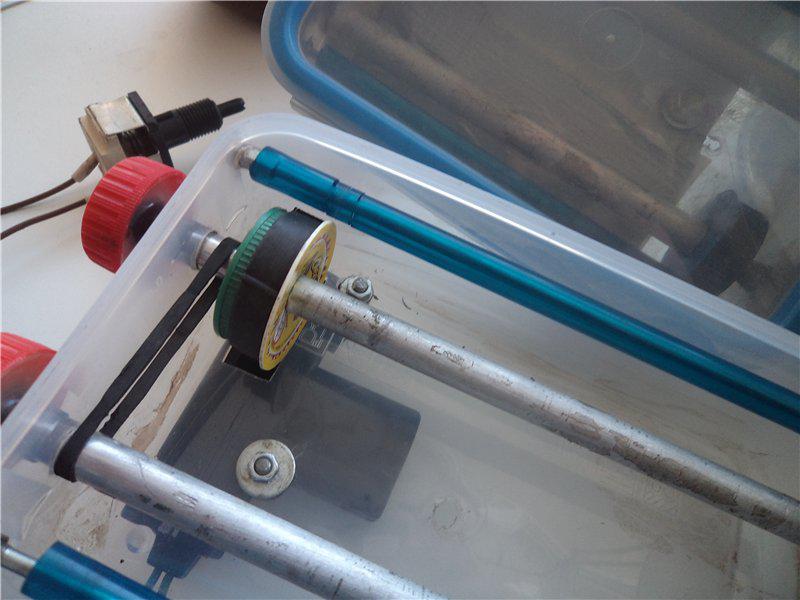

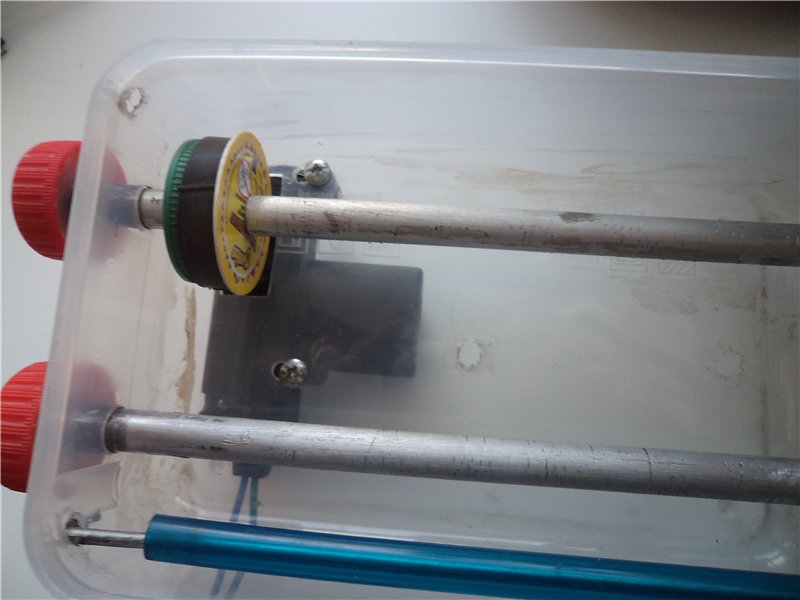

прикручиваем моторчик... резинку на пробочку... по краю моторчика стык промазал силиконовым герметиком для защиты от пыли



между валами тоненькую резиночку - что легенда не разматывалсь самопроизвольно...

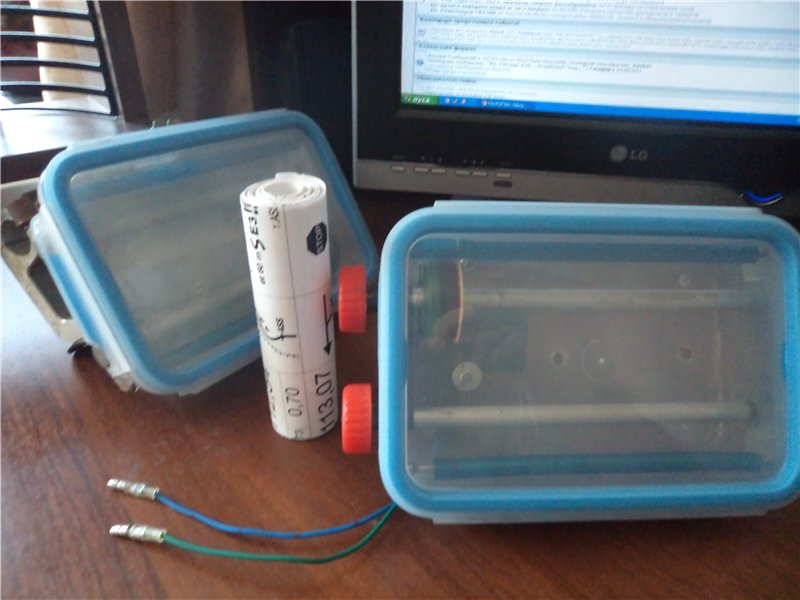

заряжаем ленту...



легенды бывают длинные - вот с СУ4 Волгограда... кстати, этап был сокращен иначе она была бы длиннее минимум еще на треть :)

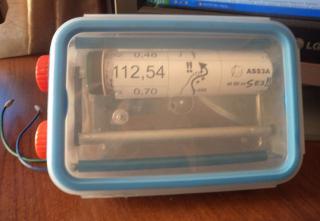

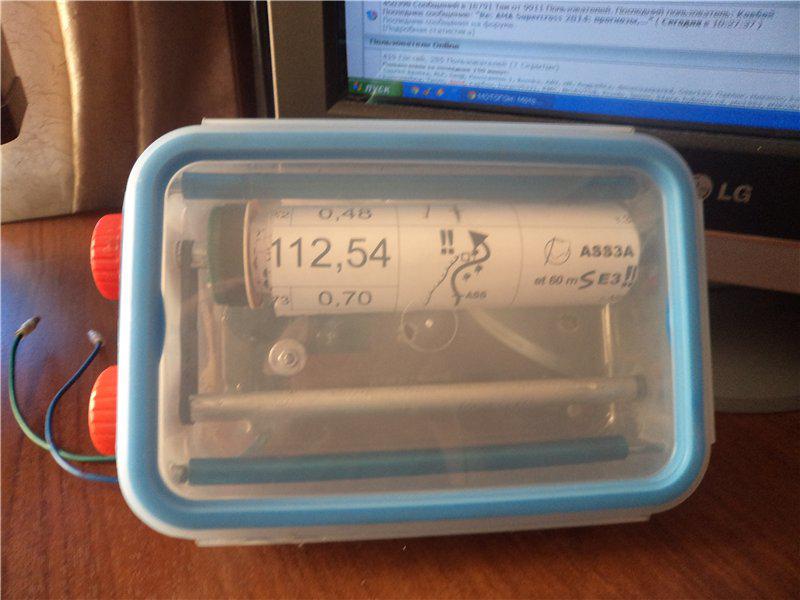

в сборе...

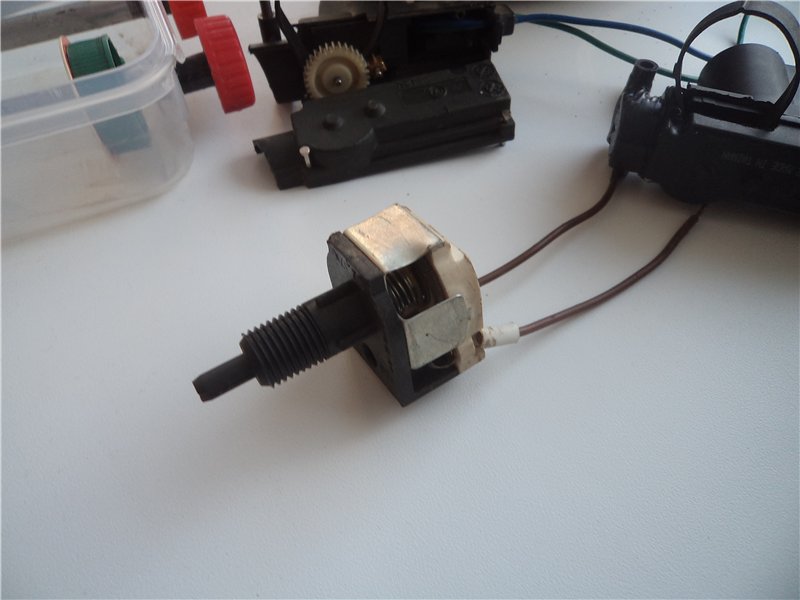

есть у "моторчика" один недостаток - слишком быстро крутит... чтоб его маленько притормозить в цепь включил реостат от жигулей (на 18 Ом, не меньше) с его помощью можно регулировать обороты...



в итоге получаем недорогое изделие (300-600руб,), лёгкое (что немаловажно) ибо чем легче тем проще с крепежом, ну и довольно надёжное... по крайней мере меня за весь сезон не подвело ни разу...
провода на перемотку кинул с "гудка" - жму на кнопочку сигнала - легенда перематывается...
